由于沒有電刷和集電環，所以不會因為電刷和集電環的磨損和接觸不良造成激磁不穩定或發電機不發電等故障；同時工作時無火花，也減小了無線電干擾。無刷交流發電機分為爪極式、激磁機式和永磁式三種。

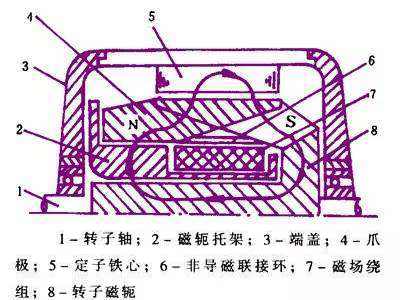

一、爪極式無刷交流發電機見圖

1、爪極式無刷交流發電機的結構及工作原理
爪極式無刷交流發電機磁場繞組是靜止的，它通過一個磁軛托架固定在后端蓋上，所以，不再需要電刷。 兩個爪極中只有一個爪極直接固定在電機轉子軸上，另一爪極則用非導磁聯接環固定在前一爪極上。當轉子旋轉時，一個爪極就帶動另一爪極一起在定子內轉動，（找鍛件：熱鍛件、冷擠壓件請聯系程達鍛件）當磁場繞組中有直流電通過時，爪極被磁化,,就形成了旋轉磁場。
2、優點
·1.結構簡單、維護方便、工作可靠
·2.不存在電刷與集電環接觸不良導致的發電不穩或不發電故障。
3.缺點
·1.爪極間連接工藝困難
·2.由于磁路中間隙加大，發電機相同輸出功率下需加大勵磁電流。

二、激磁機式無刷交流發電機 德國波許公司生產的帶有激磁機的無刷交流發電機。（浙江程達鍛件有限公司專業生產各類熱鍛鍛件、冷擠壓件、冷拉件）它實際上是在一臺爪極式三相交流發電機的基礎上增加了一部專為其激磁的小型硅整流交流發電機，稱為激磁機，激磁機的磁場繞組固定，而三相繞組是轉動的。當發電機轉動時，在激磁機轉子4的三相繞組中感應出三相交流電，在發電機內部經二極管整流后變?yōu)橹绷麟?，直接供給爪極式三相交流發電機的磁場繞組15激磁發電。 這種無刷發電機的優點是磁路中無附加氣隙，因而漏磁少，輸出功率大，但結構復雜。

三、永磁式無刷交流發電機 該種發電機與普通發電機不同的是轉子部分——以永久磁鐵作為轉子磁極而產生旋轉磁場，不僅去掉了電刷和滑環，而且不需要磁場繞組和爪極。結構簡單可靠、使用壽命長。轉子常用的永磁材料有鐵氧體、鉻鎳鈷、稀土鈷、釹鐵硼等。 由于轉子為永磁結構，所以產生的旋轉磁場強度是不變的、不可調的，（程達鍛件是專業的鍛件生產廠家，產品包括各類汽車鍛件、機械配件鍛件等）因此，不能采用普通交流發電機通過調節器控制磁場電流的辦法來調節發電機的輸出電壓。為解決調壓問題可采用電壓調節器與三相半控橋式整流相配合的辦法，使發電機輸出電壓不隨轉速大幅度變化而變化。 永磁式交流發電機優點如下：
·1.體積小、輕、結構簡單、維護方便，使用壽命長。如750W的鈦鐵硼永磁發電機與350W普通交流發電機重量相當。轉子上除軸承外無其他磨損件并開有通風孔，冷卻散熱好，因而壽命可提高兩倍以上。
·2.由于傳動比大，即發動機轉速低而發電機轉速高，所以發動機低速時發電機充電性能好。（找爪極、滑塊、管件等熱鍛件、冷擠壓件、冷拉件就找程達鍛件）
·3.比功率大，可節約金屬材料。
·4.無激磁損耗，效率可提高10％以上。
·5.在電壓控制器中，由于只有控制極約10mA的電流通過觸點，故可降低觸點磨損，電壓調節結構很簡單。
·6.由于永磁體的磁導率接近空氣的磁導率，使電樞反應磁阻增大，因而感應電勢的非正弦畸變減小，輸出功率增大。
